1.0 Въвеждане

Това е превключвател на SDI, той може да превключи повече групи от SDI сигнал към монитор на SDI HD чрез ръчен бутон или дистанционно управление.Този продукт е вграден в автоматична идентификация и е съвместим с SD-SDI, HD-SDI, 3G-SDI във всички формати на SDI сигнал.Това е поддържащата 2.97Gbps честотна лента и поддържа безвъзвратно предаване на големи разстояния.

2.0 Характеристики

1.         Поддържа превключвател на 3SDI на 1 HD SDI монитор.

Второ.         Поддържа SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) видео формат.

Три.         Вградено равновесие на кабелите, възстановяване на часовника и задвижване.

4.         Поддържа резолюции до 1920&èè120;1080@60Hz.

Пет.         Поддържа входящи и изходящи разстояния до 300м за SD сигнали, 200м за HD сигнали и 100m за 3G сигнали.

Шести.         Поддържа входа на 5-12V.

Пакет 3.0

Преди да се опитате да използвате тази единица, моля проверете опаковката и се уверете, че следните елементи се съдържат в картонената опаковка:

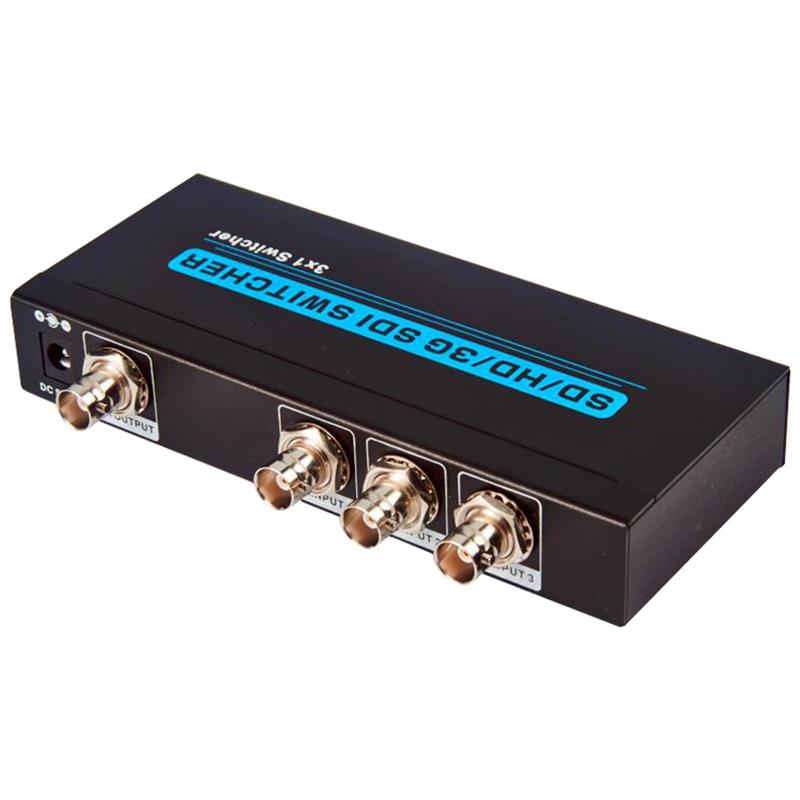

(1)3x1 SDI Switcher --------------------------------------------------------------------------

(2)5V 1A DC Power Supply адаптер ------------------------------------------------------------

(3)Операция "Наръчник"-------------------------------------------------------------------------

4.0 Спецификации

Радиочестотна лента-------------------------------------------------------------------------------------

SDI Switcher Input Ports-------------------------------------------------------------------

SDI Swicher Output Port------------------------------------------------------------------

Power Supply-------------------------------------------------------------------------------------

ESD Protection Human Body Модел-----------------------------------------------------------------

    общо 1777; 4kV (контактен разряд)

Размери (mm)------------------------------------------- 150 (L) X 65(W) X 25 (H)

Тегло----------------------------------------------------------------------------------------------

Операционна температура--------------------------------------0 Compolit176C% 40 Obsides 176C / 32

Складова температура------------------------------------------------------------20 CONCO176C% 60 CONDOF

Относителна влажност...

Power Consumption (Max)------------------------------------------------------------------------------
