1.0 ВЪВЕЖДАНЕ

HDMI към преобразувател на CVBS, който ще конвертира HDM видео сигнал или аудио сигнал към AV (CVBS) композитен видео сигнал и FL (FR) стерео звукови сигнали, като същевременно ще поддържа второстепенни сигнали на DVI система.Помогнете на потребителите да преобразуват високото качество на HDMI видео сигнала в нормален CVBS сигнал (стандартна дефиниция 480i, 576i).Така че това може да се играе по TV, VHS VCR, DVD записващи устройства и т.н.

УСТРОЙСТВА 2.0

1.хардуерна конверсия, приставка и игра без програмен драйвер;

Второ.поддръжка на HDCP протокола, поддръжка на HDMI 1.3;

Три.поддръжка на NTSC и PAL два стандартни телевизионни формати;

4.Един HDMI вход, един AV изход:

    Входи: HDMI x 1;

    Изходи: CVBS x 1; L / R x 1;

Пет.HDMI вход: 480P, 576P, 720P, 1080I, 1080P @ 60Hz;

Шести.Съвместими с DVI mode 800&১120;600,1024x768,1280& c35120;720,1280& docnown3535;120;1024 652922;

    1920&2635;120;1080/@60hz;

Седем.Изход на CVBS: 480I, 576I;

Осем.Аудио изход: L/R канали;

9.Размери заделен 65306; 100mm(W)x115mm(D)x 25mm(H).

3.0 ДОСТЪП ЗА ОПАКОВКА:

При първото разопаковане на разширителя проверете дали следните елементи са включени:

1.HDMI to CVBS CONVERTER---------------------------1 Pcs

2.Потребителско ръководство-----------------------------------------------------------------------

3.Захранването-------------------------------------------------------------------------

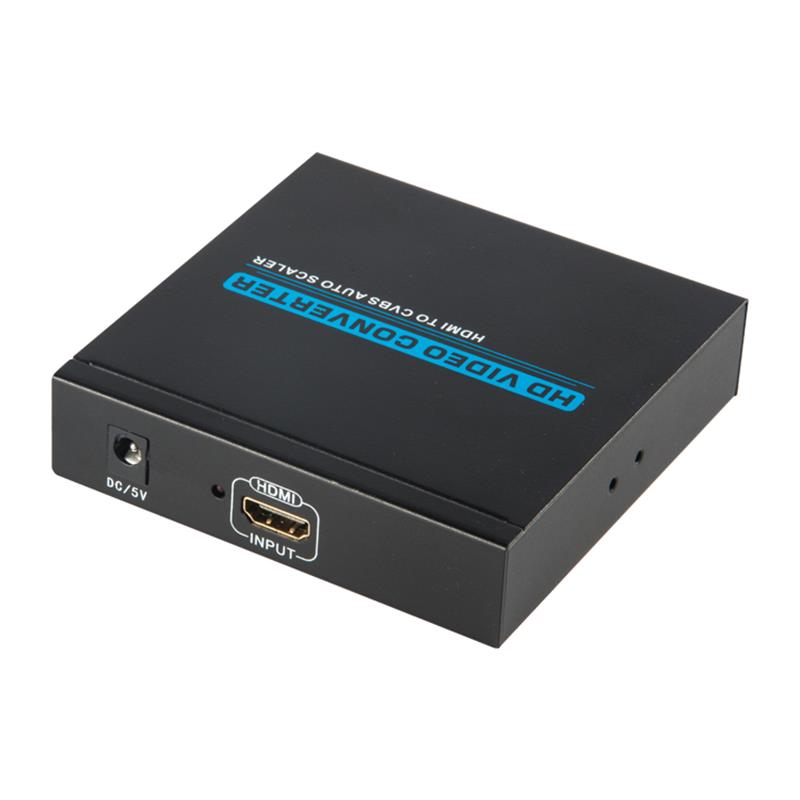

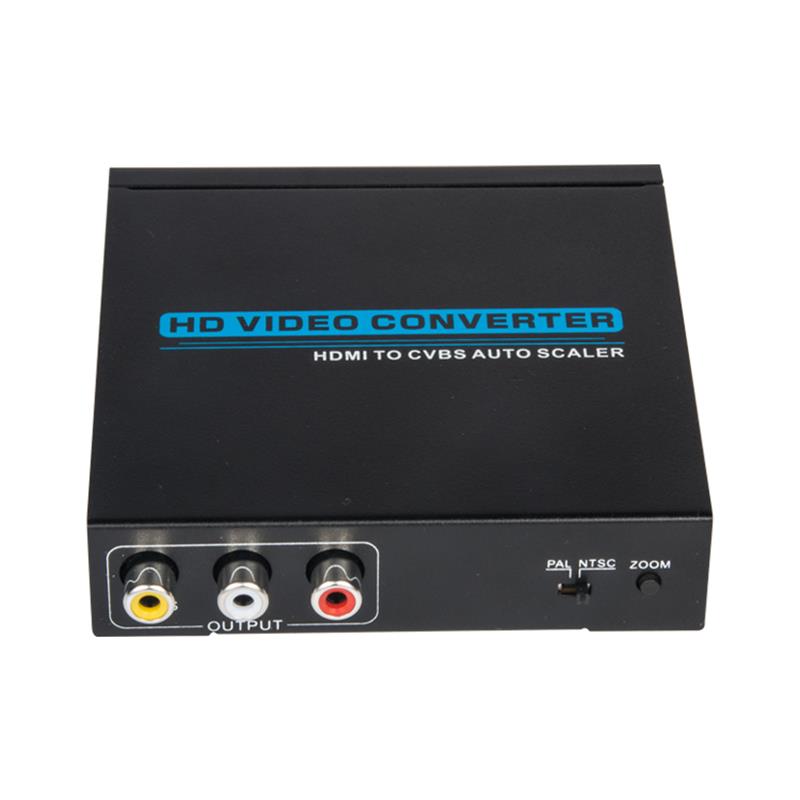

ОПИСАНИЯ ЗА ПАНЕЛ

Моля, изследвайте чертежите на панела по-долу и се запознайте с входящите сигнали, изходните и енергийните изисквания.

DC 5V---------------------------------------------------------------------------------

Пауър LED --------------------------------------------------------------------------

HDMI Input ----------------------------------------------------------------------------

А/В Оutput ---------------------------------------------------------------------------

PAL / NTSC ----PAL и NTSC стандартен превключвател на формат

ZOOOM Button ----------променя размера на снимката на екрана

5.0 ОБЛАСТИ ЗА ПРИЛОЖЕНИЕ

A. Цивилна промишленост: сет-топ кутии, XBOX360, PS3, висококачествени играчи.

B. Индустриален сектор: високомерна камера, видеокамера, с това общо

    устройството за показване на мониторите на HDMI вместо голям екран

    намаляване на разходите и пространството.
