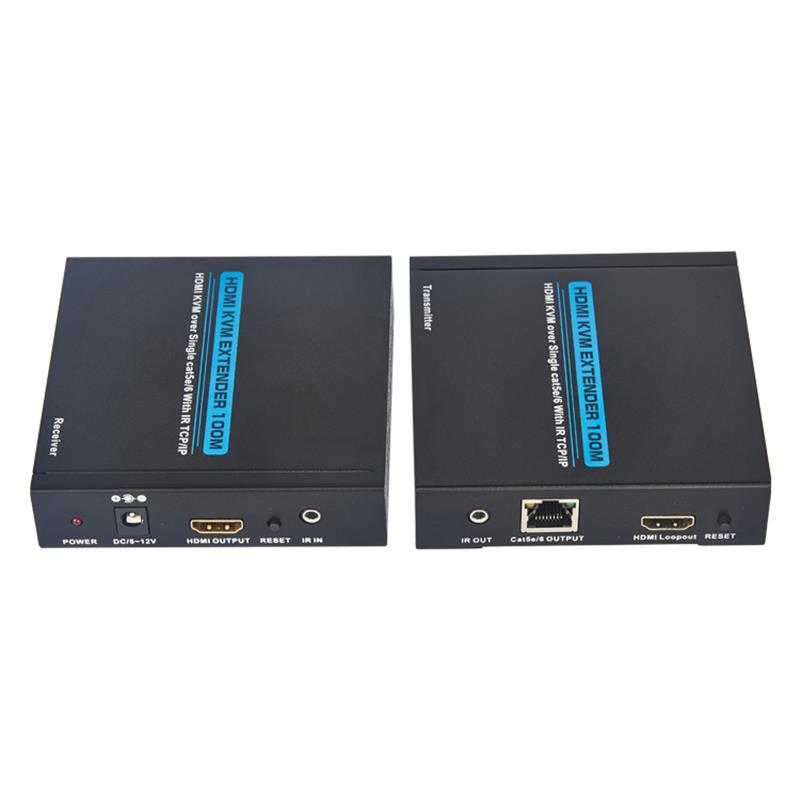

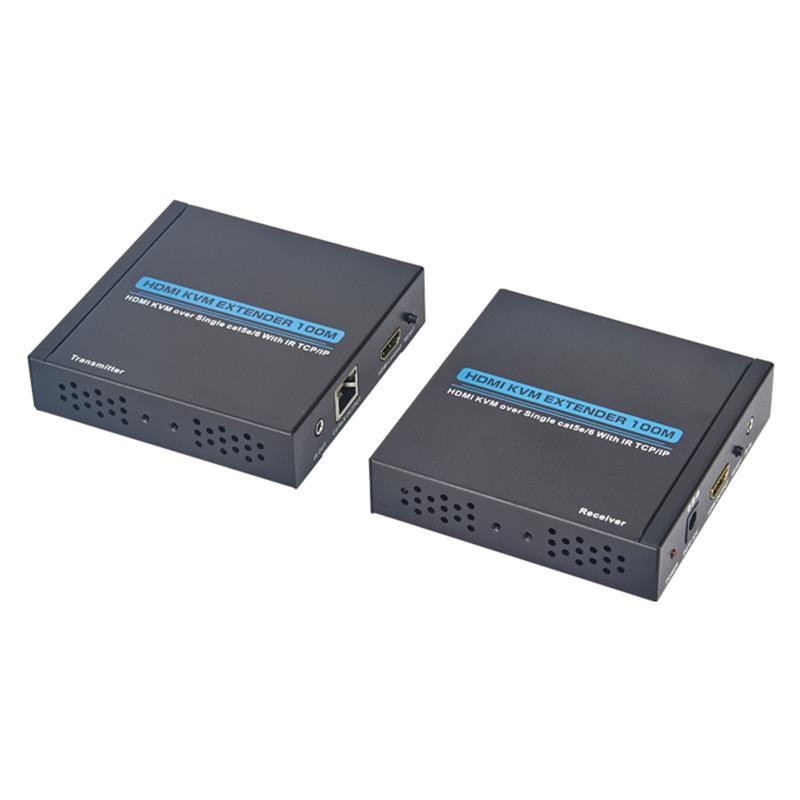

1.0 Въвеждане

Този HDMI KVM разширен е базиран на TCP/IP стандарт.Предава максимум 100 метра от вашия HDMI или DVI-D източник на HD монитора чрез един CAT5e/6 кабел.

В същото време то е също удобно да предава HDMI аудио и видео източник по точка-точка режим, режим от една точка към много и каскаден начин на свързване.

2.0 Характеристики

1.Подкрепа HDMI 1.3/HDCP1.1 & 1.2;

2.Поддържаща входна/изходна резолюция:480i/p,576p,720p,1080i/p;

3.Поддържащ режим от точка до точка, от една точка до много режим и каскада

  режим на свързване;

4.802.3 Етернет стандарт;

5.Поддръжка IR контрол, можете да контролирате STB или Blue-Ray DVD на мястото на получаване чрез

  дистанционно управление;

6.Проектиране на чист хардуер, щепсел и игра, без нужда от допълнителен софтуер;

7.Поддръжка на IR дистанционно управление 20*60KHz,NEC;

8.Поддържане на разстояние, контролирано с клавиатура и мишка.

3.0 Допълнения за опаковки

При първото разопаковане на разширителя проверете дали следните елементи са включени:

HDMI разширен предавател -----------------------------------------------------------------------------

HDMI разширен Приемник ------------------------------------------------------------------------------

IR Transferer -------------------------------------------------------------------------------------

IR Reviper --------------------------------------------------------------------------------------

5V DC Power Supply адаптер -----------------------------------------------------------------------

USB Дейта Кейбъл------------------------------------------------------------------------------------

Операция "Наръчник"...

4.0 Спецификации

HDMI Версия----------------------------------------------------------------------------------------

Трансмитер Input Ports -----------------------------------HDMIx1(AF),USB(BF)x1

Предавател на изходящите портове -----------------------HDMIx1(AF),Cat5e/6x1,IR TX1

Получател Input Ports...

Получател Изходен порт---------------------------HDMIx1(AF),USB(AF)x2

Радиочестотна лента---------------------------------------------------------------------------------

Входящи/изходни резолюции----------------------------480и/p,576p,720п,1080и/p

Аудио...

IR дистанционното-------------------------------------------------------------------------------------

ESD Protection Human Body Model -------------"Cloob1777; 8kV (климатичен разряд)

                                                                                  общо 1777; 4kV (контактен разряд)

Операционна температура----------------------------------------0 Obdoc730C ~ 40 Ob730C / 32

Складова температура -------------------------------------------------------------------=220730C% 60-730C,,--------------

Относителна влажност...

Размери (mm)--------------------------------------------------------------------------------------------
